Водяная окрасочная малогабаритная (лабораторная) кабина MINIVELO1 MINIVELO 1 Италия

покрасочная камера малогабаритная с водяной завесой

Малогабаритная водяная покрасочная камера MINIVELO 1

Кабина (лабораторного, или еще называют малогабаритная) разработана как мобильная и универсальная кабина для окраски небольших заготовок или изделий, для получения наилучшего качества покрытия. Очень удобна для окраски изделий в приборостроении, в качестве индивидуального рабочего места мастера.



Габаритные размеры:
Длина –1 метр
Толщина (ширина), мм – 1 063 мм
Рабочая высота, мм – 905 мм

Корпус водяной покрасочной камеры Minivelo1 изготовлен из металлических оцинкованных панелей, соединенный болтами. Центробежный вентилятор (во взрывобезопасном исполнении) в кабине установлен по диагонали внутри кабины.  А насос обеспечивает непрерывную циркуляцию воды.

В кабине используется каскадная система очистки воздуха от частиц краски.

Вода равномерным потоком стекает по фронтально установленным лицевым панелям. Задача лицевого потока воды кабины уловить окрасочный туман и поглотить все частички пыли.

Однако это не основная фильтрация водяных кабин, основная очистка осуществляется внутри кабины!

Изделие устанавливается на поворотный столик (диаметр 400 мм), вращая который изделие окрашивается с разных сторон. Окрасочный туман оседает на лицевой стороне кабины и со сплошным потоком воды втягивается в зону очистки воздуха.

Грязный воздушный поток, пробиваясь через два уровня водяных завес, оставляет в воде частицы краски, после этого влажный воздух оставляет частички влаги на капельном сепараторе, а более мелкие остаточные фракции задерживаются кокосово-волокнистым фильтром (который можно промывать в мыльной теплой воде и использовать повторно). Практически чистый воздух, удаляется в вентиляцию.

В случае необходимости для очистки воды можно установить сборник лакокрасочных отходов. После добавления коагулянта в воду краска превращается в хлопья, прогоняя через систему очистки, вся краска оседает в сборочных мешках фильтровальной установки, а очищенная вода возвращается в водяную кабину снова.

Однако водяная кабина требует более тщательного ухода:

1.       Долив воды (из-за испарения, чтобы поддерживать качество и равномерность потока)

2.       Удалять краску из кабины (в ручную или с коагулянтом и сборником отходов)

3.       Чистить вентилятор (осуществлять ежемесячный контроль)

4.       Не допускать окраску при неработающей кабине!

Полная замена воды (в зависимости от  степени загрязнения).

Преимущества:

1/ Самый высокий уровень очистки и обеспыленности зоны окраски.

2.       Обеспечение самых лучших условий для качественного покрытия экстра-класса!

3.       Подходит под окраску небольших изделий (приборостроение, серийная покраска небольших изделий) в качестве индивидуального рабочего поста.

4.       Вентилятор имеет высокий уровень коэффициента полезного действия (высокая мощность, небольшое потребление электроэнергии)

5.       Низкая шумовая нагрузка, за счет конструкции вентилятора и материалов изготовления.

6.       Двойная оцинковка металлических частей. Повторная оцинковка, после лазерной резки, в т.ч. новые прорезы и отверстия.

7.       Качество исполнения деталей, позволяет с легкостью разобрать кабину и собрать на другом месте, без серьезных последствий демонтажа.

8.       Качественные флуоресцентные лампы в кабине, создают необходимое освещение, для качественного распыления (без бликов и отсвета)

9.       Общая высота кабины 1996 мм (MV1) или 2009 мм (MV2), оптимально подойдет, если высота вашего помещения небольшая.

10.   Компания  «CORAL» - это ведущий мировой производитель, специализирующегося на производстве качественного и профессионального по очистке воздуха во взрывоопасных помещениях разного класса опасности!



Комплект оборудования при поставке:



1.       Металлические панели;

2.       Вентилятор во взрывобезопасном исполнении;

3.       Двигатель

4.       Насос

5.       Лампа

6.       Поворотная подставка для заготовок

7.       Выключатель с термореле

8.       Монтажный комплект

9.       Упаковка на паллеты в ящики



Возможна комплектация дополнительными элементами:

1.       Пульт управления «CRAM» (функция сигнализации о заполнении фильтра и снижении производительности.

2.       Включение/выключение вентилятора в напольном/настенном исполнении (подставка для краскораспылителя).

3.       Коагулянт под ваш материал распыления.



Сухая малогабаритная кабина MINIDRY2

Покрасочная малогабаритная камера 2 метра с сухими фильтрами

Сухая малогабаритная (лабораторная) кабина 2 метра - MINIDRY 2 разработана как мобильная и универсальная кабинаокраски небольших заготовок или изделий.

Очень удобна для окраски изделий в приборостроении, в качестве индивидуального рабочего места мастера.

Также используются в качестве тестовых стендов окраски или серийных производств малогабаритных изделий (тарелок, шкатулок, моделей игрушек, матрешек и т.д.)

Пользуется успехом у производителей обуви при распылении клея.

Кабина устанавливается в цехах окрасочных производств, в которых применяютсятехнические, легковоспламеняющиесяи взрывоопасные окрасочные материалы.

Полностью удовлетворяет санитарным и противопожарным нормам РФ.



Габаритные размеры:

Длина – 2 – метра

Толщина (ширина), мм – 1 063 мм

Рабочая высота, мм – 905 мм





Корпус изготовлен из металлических оцинкованных панелей, соединенный болтами. Центробежный вентилятор (во взрывобезопасном исполнении) в кабине установлен по диагонали внутри кабины.Работая, вентилятор создает разряжение и всасывает частички краски (окрасочный туман).Благодаря потоку воздуха краска не разлетается по помещению, а оседает в фильтрах.

Частички краски, задерживаются в картонном фильтре (лабиринтом фильтре), строение которого обеспечивает их удерживание. Опционально можно установить второй уровень фильтрации (стекловолокнистый фильтр), который обеспечит дополнительную фильтрацию более мелких фракций материала.

схема сухой окрасочной кабины малогабаритной

Очищенный от краски воздухчерез вашу вентиляцию (по воздуховоду) выводится из помещения на улицу. Важно, соблюсти нужный размер воздуховода, чтобы обеспечить нормальную скорость потока воздуха.

Изделие устанавливается на поворотный столик (диаметр 400 мм), вращая который изделие окрашивается с разных сторон.

Преимущества:

  1. Подходит под окраску небольших изделий (приборостроение, серийная покраска небольших изделий) в качестве индивидуального рабочего поста.
  2. Вентилятор имеет высокий уровень коэффициента полезного действия (высокая мощность, небольшое потребление электроэнергии)
  3. Низкая шумовая нагрузка, за счет конструкции вентилятора и материалов изготовления.
  4. Двойная оцинковка металлических частей. Повторная оцинковка, после лазерной резки, в т.ч. новые прорезы и отверстия.
  5. Качество исполнения деталей, позволяет с легкостью разобрать кабину и собрать на другом месте, без серьезных последствий демонтажа.
  6. Качественные флуоресцентные лампы в кабине, создают необходимое освещение, для качественного распыления (без бликов и отсвета)
  7. Общая высота кабины 1996 мм (MD1) или 2009 мм (MD2), оптимально подойдет, если высота вашего помещения небольшая.
  8. Компания  «CORAL» - это ведущий мировой производитель, специализирующегося на производстве качественного и профессионального по очистке воздуха во взрывоопасных помещениях разного класса опасности!

Комплект оборудования при поставке:

  1. Металлические панели;
  2. Вентилятор во взрывобезопасном исполнении;
  3. Двигатель
  4. Лампа
  5. Фильтры бумажные
  6. Поворотная подставка для заготовок
  7. Выключатель с термореле
  8. Монтажный комплект
  9. Упаковка на паллеты в ящики

Возможна комплектация дополнительными элементами:

  1. Пульт управления «CRAM» (функция сигнализации о заполнении фильтра и снижении производительности.
  2.  Фильтры стекловолокнистые в рамке (2 уровень фильтрации).

Видео покрасочной камеры MINIDRY 2

Включение/выключение вентилятора в напольном/настенном исполнении (подставка для краскораспылителя).

Покрасочная малогабаритная камера (лабораторного типа) MINIDRY1 Италия

Покрасочная малогабаритная камера (лабораторного типа) с сухими фильтрами MINIDRY1 Италия


Сухая покрасочная камера лабораторного типа MINIDRY 1 разработана как мобильная, малогабаритная и универсальная кабина для окраски небольших заготовок или изделий.

Очень удобна для окраски изделий в приборостроении, в качестве индивидуального рабочего места мастера.

Также используются в качестве тестовых стендов окраски или серийных производств малогабаритных изделий (тарелок, шкатулок, моделей игрушек, матрешек и т.д.)

Пользуется успехом у производителей обуви при распылении клея.



Кабина устанавливается в цехах окрасочных производств, в которых применяютсятехнические, легковоспламеняющиесяи взрывоопасные окрасочные материалы.

Полностью удовлетворяет санитарным и противопожарным нормам РФ.



Габаритные размеры:

Длина – 1 метр;

Толщина (ширина), мм – 1 063 мм

Рабочая высота, мм – 905 мм

     Корпус изготовлен из металлических оцинкованных панелей, соединенный болтами. Центробежный вентилятор (во взрывобезопасном исполнении) в кабине установлен по диагонали внутри кабины.Работая, вентилятор создает разряжение и всасывает частички краски (окрасочный туман).Благодаря потоку воздуха краска не разлетается по помещению, а оседает в фильтрах.

     Частички краски, задерживаются в картонном фильтре (лабиринтом фильтре), строение которого обеспечивает их удерживание. Опционально можно установить второй уровень фильтрации (стекловолокнистый фильтр), который обеспечит дополнительную фильтрацию более мелких фракций материала.



     Очищенный от краски воздухчерез вашу вентиляцию (по воздуховоду) выводится из помещения на улицу. Важно, соблюсти нужный размер воздуховода, чтобы обеспечить нормальную скорость потока воздуха.

Изделие устанавливается на поворотный столик (диаметр 400 мм), вращая который изделие окрашивается с разных сторон.



Преимущества:

  1. Подходит под окраску небольших изделий (приборостроение, серийная покраска небольших изделий) в качестве индивидуального рабочего поста.
  2. Вентилятор имеет высокий уровень коэффициента полезного действия (высокая мощность, небольшое потребление электроэнергии)
  3. Низкая шумовая нагрузка, за счет конструкции вентилятора и материалов изготовления.
  4. Двойная оцинковка металлических частей. Повторная оцинковка, после лазерной резки, в т.ч. новые прорезы и отверстия.
  5. Качество исполнения деталей, позволяет с легкостью разобрать кабину и собрать на другом месте, без серьезных последствий демонтажа.
  6. Качественные флуоресцентные лампы в кабине, создают необходимое освещение, для качественного распыления (без бликов и отсвета)
  7. Общая высота кабины 1996 мм (MD1) или 2009 мм (MD2), оптимально подойдет, если высота вашего помещения небольшая.
  8. Компания  «CORAL» - это ведущий мировой производитель, специализирующегося на производстве качественного и профессионального по очистке воздуха во взрывоопасных помещениях разного класса опасности!



Комплект оборудования при поставке:

  1. Металлические панели;
  2. Вентилятор во взрывобезопасном исполнении;
  3. Двигатель
  4. Лампа
  5. Фильтры бумажные
  6. Поворотная подставка для заготовок
  7. Выключатель с термореле
  8. Монтажный комплект
  9. Упаковка на паллеты в ящики



Возможна комплектация дополнительными элементами:

  1. Пульт управления «CRAM» (функция сигнализации о заполнении фильтра и снижении производительности.
  2.  Фильтры стекловолокнистые в рамке (2 уровень фильтрации).
  3. Включение/выключение вентилятора в напольном/настенном исполнении (подставка для краскораспылителя).

               Параметры сухой кабины MINIDRY

Модель MINIDRY

На схеме

MD 1

Длинна, мм

В

1 063

Общая высота, мм

А1

1 996

Высота без вентилятора, мм

А

1 843

Рабочая высота, мм



905

Ширина (толщина), мм

С

1 063

Производительность вентиляторов, м куб/час



2 000

Мощность вентилятора кВт/час



0,55

Количество бумажных фильтров, метров



1х1

Количество стекловолокнистых фильтров (опция), штук



2

Количество ламп, шт



1



Схема строения кабины с 3-х сторон

Сухая покрасочная камера малогабаритная видео:

Покрасочная малогабаритная камера с водяной завесой (лабораторная кабина) OKV1

Покрасочная малогабаритная камера с водяной завесой лабораторного типа OKV1

Водяная покрасочная малогабаритная камера (кабина), лабораторного типа OKV 01 разработана на основе лучших технических разработок европейских производителей.

Надежное оборудование, рассчитанное на активную ежедневную эксплуатацию. Предназначена для покраски небольших изделий, водяная завеса создает дополнительное обеспыливание.

Корпус покрасочной камеры изготовлен из оцинкованных гнутых панелей, соединенный болтами.

Вода, стекая по фронтальным поверхностям в водяной резервуар, захватывает окрасочный туман и частички пыли, осаждая их в резервуаре. Также осаждаются загрязненные частички на активный водяной пол, которые тоже попадают в общую ванную с водой (первичная очистка воздуха).

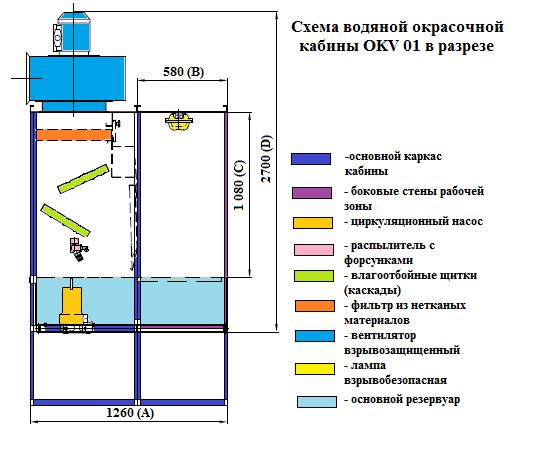

Схема внутреннего строения лабораторной кабины

Вторичная очистка происходит при работе форсунок, которые создают водяные конусные завесы (форсунчатая очистка).

После очистки воздуха конусными завесами воздух сталкивается с влагоотбойными щитками (каскадами), которые отделяютот воздуха капли и частицы аэрозоля, пыли, которые случайно проскочили систему водяной завесы. Перед вентилятором установлен фильтр из нетканых материалов, удерживающий остатки мелких фракций.

Центробежный вентилятор (во взрывобезопасном исполнении) в кабине установлен на крышекабины.А насос обеспечивает непрерывную циркуляцию воды.

В случае необходимости для очистки воды можно установить сборник лакокрасочных отходов. После добавления коагулянта в воду краска превращается в хлопья, прогоняя через систему очистки, вся краска оседает в сборочных мешках фильтровальной установки, а очищенная вода возвращается в водяную кабину снова.

Однако водяная кабина требует более тщательного ухода:

  1. Долив воды (из-за испарения, чтобы поддерживать качество и равномерность потока)
  2. Удалять краску из кабины (в ручную или с коагулянтом и сборником отходов)
  3. Чистить вентилятор (осуществлять ежемесячный контроль)
  4. Не допускать окраску при неработающей кабине!
  5. Полная замена, в зависимости от степени загрязнения

Преимущества:

  1. Отличное решение для получения высокоглянцевого покрытия!
  2. Несколько уровней фильтрации обеспечивают максимальную очистку от аэрозольного тумана  и частичного поглощения аэрозольной части (до 99%)
  3. Подходит под окраску изделий с учетом требований максимального уровня обеспыленности и отделения окрасочного поста.
  4. Качественные флуоресцентные лампы в кабине, создают необходимое освещение, для качественного распыления (без бликов и отсвета)
  5. Компания  «Термопроцесс» - это лидирующий российский производитель, специализирующегося на разработке и производстве окрасочно-сушильных камер на Российском рынке.



Комплект оборудования при поставке:

  1. Боковые стены
  2. Вентилятор во взрывозащищенном исполнении;
  3. Люминесцентный светильник (производство Чехия)
  4. Насос циркуляционный
  5. Фильтры нетканые (комплект)
  6. Эклектический шкаф управления
  7. Монтажный комплект
  8. Упаковка в ящик

Возможна комплектация дополнительными элементами:

  1. Частотный регулятор
  2. Дифференциальный манометр (контроль загрязненности фильтров)
  3. Поворотный стол

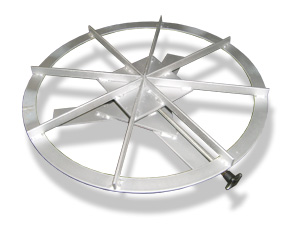

Поворотный столик

повоторный столик



Покрасочная камера малогабаритная OKC1 лабораторного типа 1 метр

Сухая малогабаритная покрасочная камера с картонными фильтрами OKC1

Покрасочная камера малогабаритная с сухой фильтрацией, лабораторного типа OKC 01 разработана на основе лучших технических разработок европейских производителей.  Надежное оборудование, рассчитанное на активную ежедневную эксплуатацию. Камера предназначена для покраски небольших изделий.



Зона всасывания оснащена инерционными фильтрами (картонные гофрированные) (объем отходов 15 кг на кв.м поверхности).

Кабина устанавливается в цехах окрасочных производств, в которых применяютсятехнические, легковоспламеняющиесяи взрывоопасные окрасочные материалы.

Полностью удовлетворяет санитарным и противопожарным нормам РФ.



Габаритные размеры:

Длина – 1 280 мм

Толщина (ширина) – 1 000 мм

Рабочая высота, мм – 1 125 мм

Покрасочная кабина обеспечивает вытяжку излишнего окрасочного тумана при распылении материалов.

Вентилятор, установленный на крыше кабины, создает разряжение и всасывает частички краски и пыли, находящиеся в воздухе.Благодаря потоку воздуха краска не разлетается по помещению, а оседает в фильтрах.

схема сухой кабины малогабаритоной россия

Очищенный воздух (с остатками аэрозольных) паров выбрасывается через вентиляцию на улицу.

В кабине установлена двух уровневая система очистки воздуха:

  1. Гофрированный лабиринтный фильтр -  очистка от грубой фракции окрасочного тумана.
  2. Стекловолокнистый фильтр – очистка более мелких частичек

Преимущества Малогабаритной камеры:

  1. Сочетание европейских составляющих, собственного производства, необходимого производственного оборудования и технических специалистов, позволяет создать надежное оборудование на производства
  2. Кабина предназначена специально для создания условий качественной окраски  небольших изделий.
  3. Двойная система фильтрации (лабиринтный фильтр + из нетканых  материалов) позволяет обеспечить возможность достижения результата по очистке воздуха на 97%.
  4. Компания  «Термопроцесс» - это лидирующий российский производитель, специализирующегося на разработке и производстве окрасочно-сушильных камер на Российском рынке.

Комплект оборудования при поставке:

  1. Боковые стены
  2. Вентилятор во взрывозащищенном исполнении;
  3. Люминесцентный светильник (производство Чехия)
  4. Фильтры бумажные (комплект)
  5. Фильтры нетканые (комплект)
  6. Эклектический шкаф управления
  7. Монтажный комплект
  8. Упаковка в ящик

Возможна комплектация дополнительными элементами:

  1. Дополнительные светильники
  2. Вентиляторы с увеличенной производительностью
  3. Дополнительный приточный пленум
  4. Поворотный столик
 поворотный столик для малогабариртных кабин Россия
